Beschreibung

HINWEIS: Trotz sorgfältiger Auswahl und Testen der Einsätze kann es, bedingt durch doch recht große Fertigungstoleranzen der Alustangen, vorkommen, dass in Einzelfällen die Einsätze nicht 100%ig passen. Sollten Ihre Alustangen eine, durch die Fertigung der Stangen,  zu große Plustoleranz haben, sprechen Sie mich an. Ich werde Ihnen in diesen Fällen kostenlosen Ersatz zusenden.

Besonderheiten bei den 25 mm Einsätzen für die 3m WIGO Variante

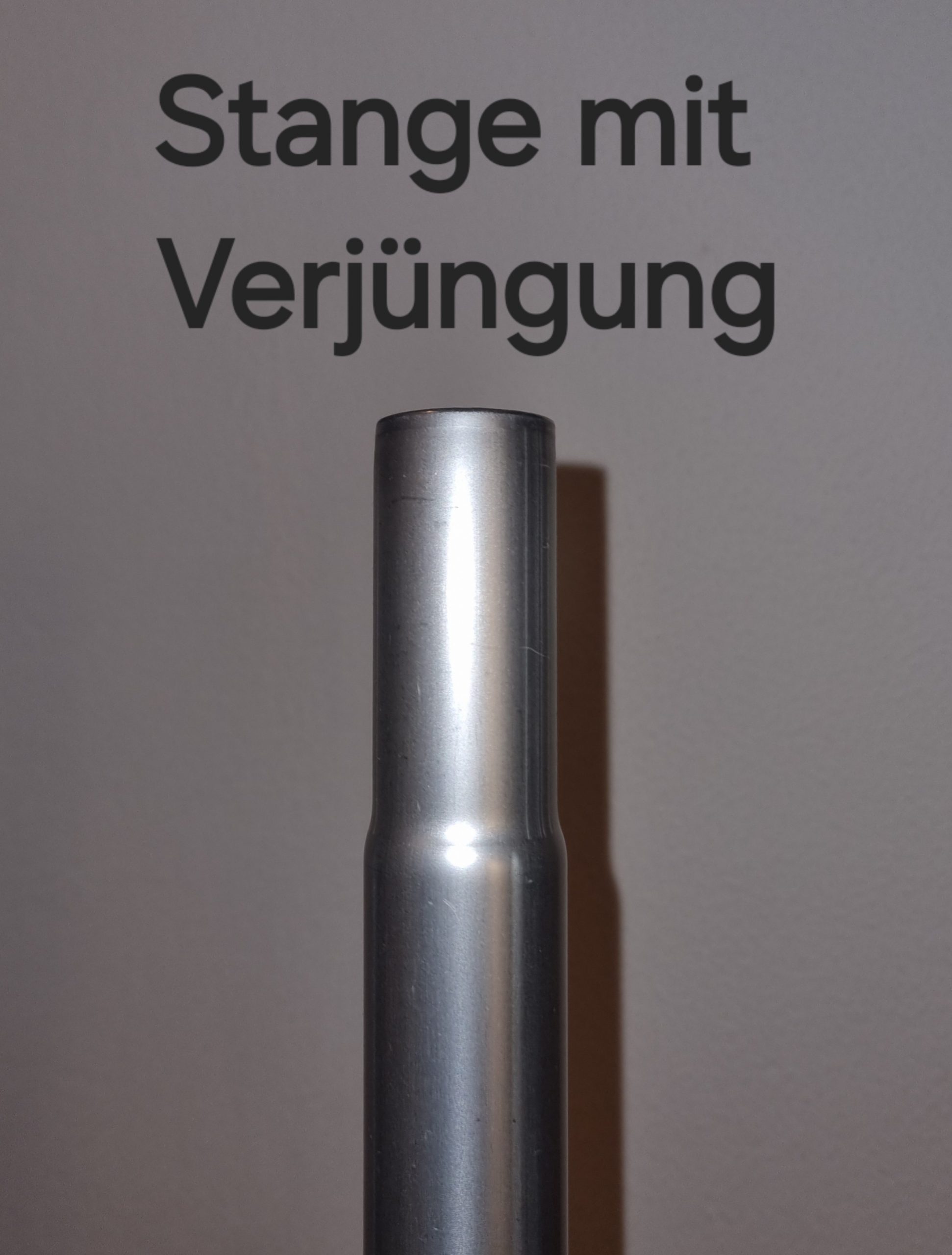

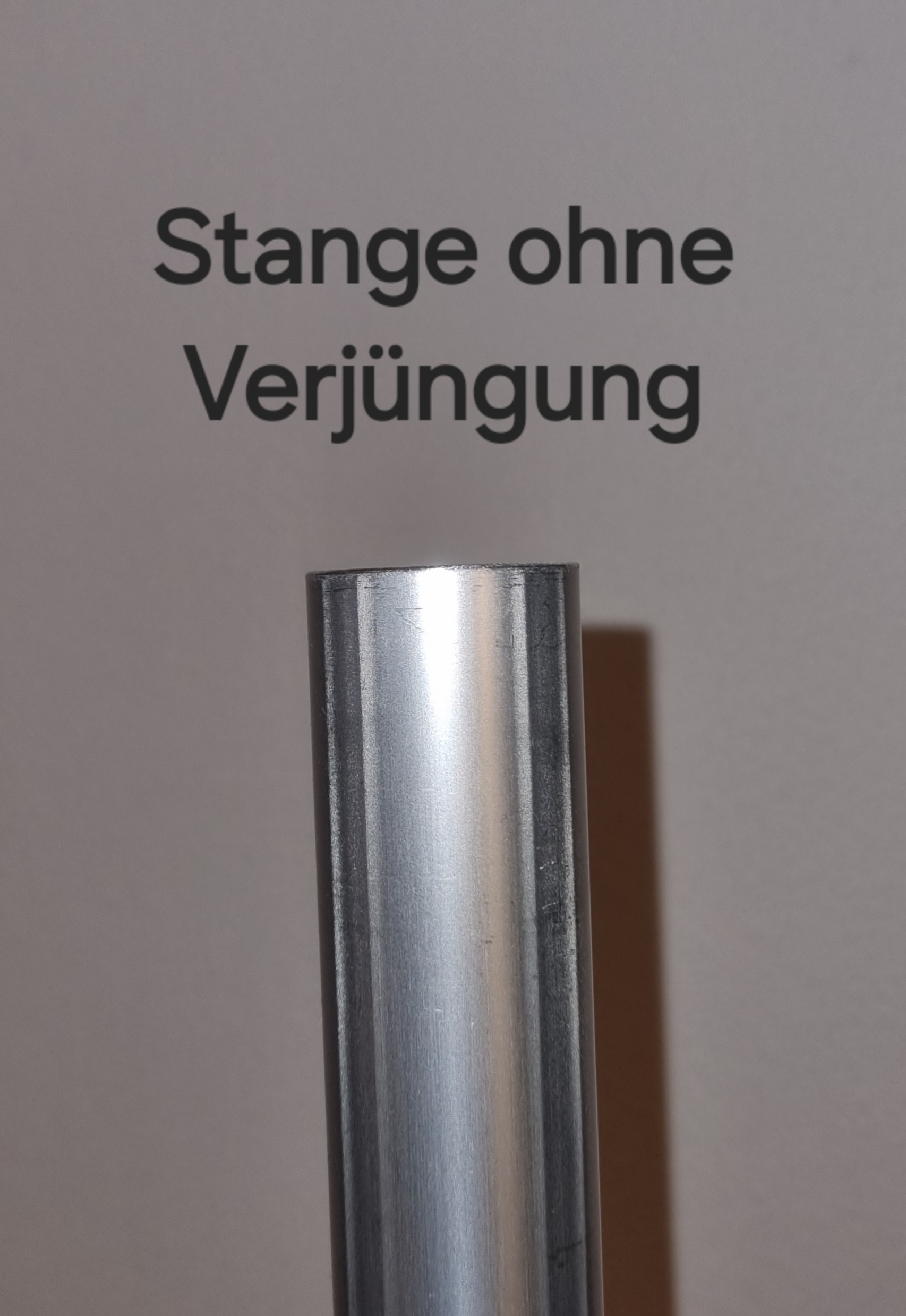

Da die Fertigungstoleranz des Innendurchmessers bei den Alustangen mit Verjüngung bei der 3m-Variante recht groß ist, diese liegt zwischen 24,4 mm und 25,6 mm, ist es von Vorteil vor Bestellaufgabe den Innendurchmesser zu messen und mitzuteilen. Es ist aber kein Problem, sollten die Einsätze auf Grund der großen Toleranzen nicht passen, liefere ich Ihnen kostenlos passenden Ersatz! Standardmäßig werden die  25 mm-Einsätze mit eine Durchmesser von 25,0 mm ausgeliefert.

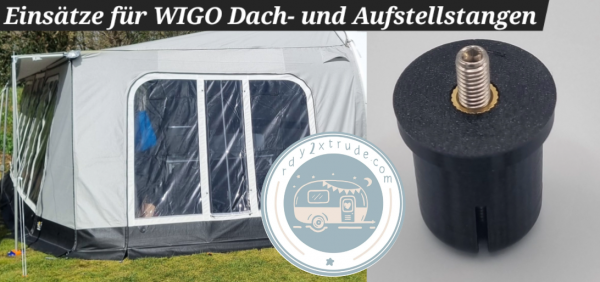

Neu konzipierter Einsatz für das Fixiersystem der Aufstell- und Dachstangen für die WIGO Markisen.

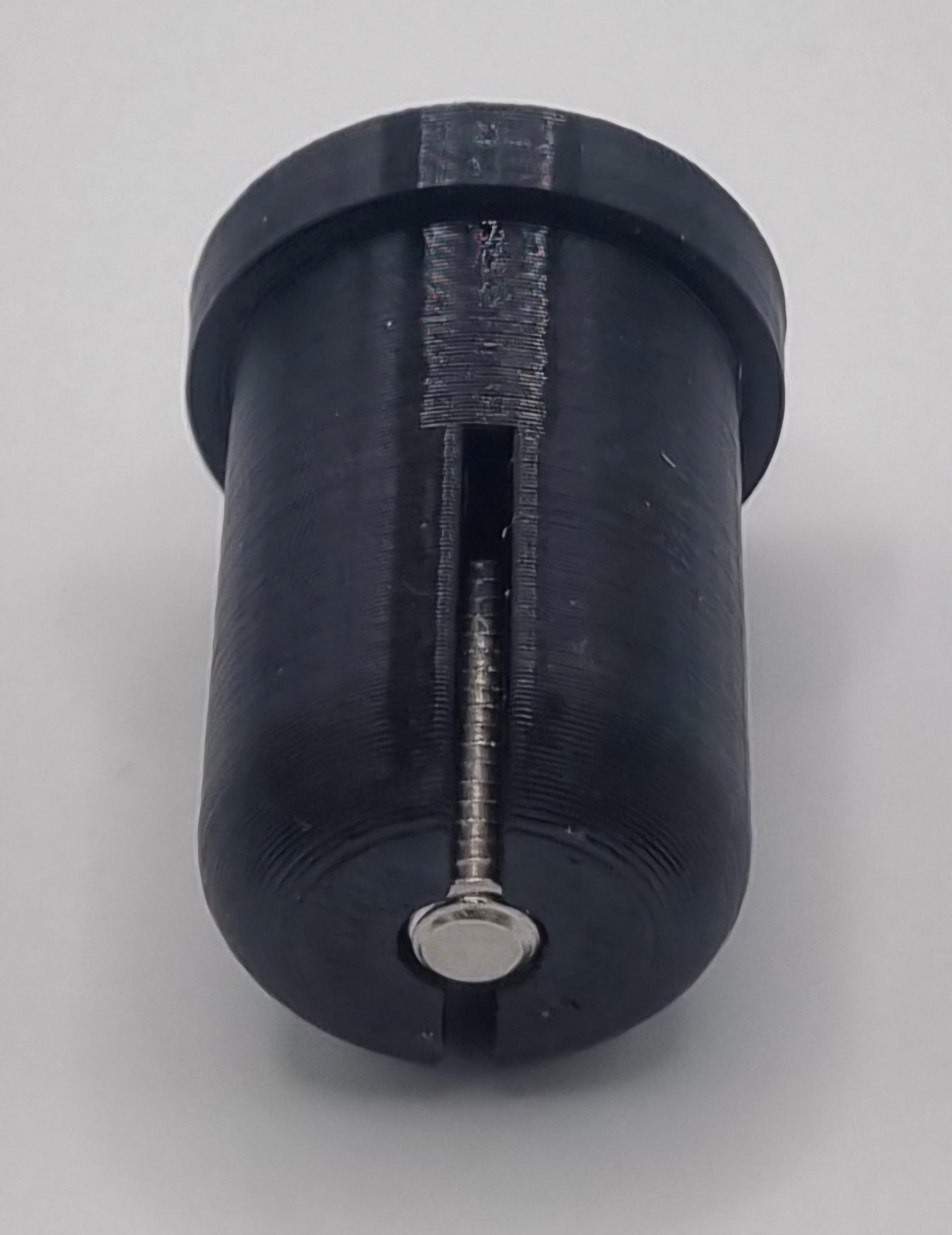

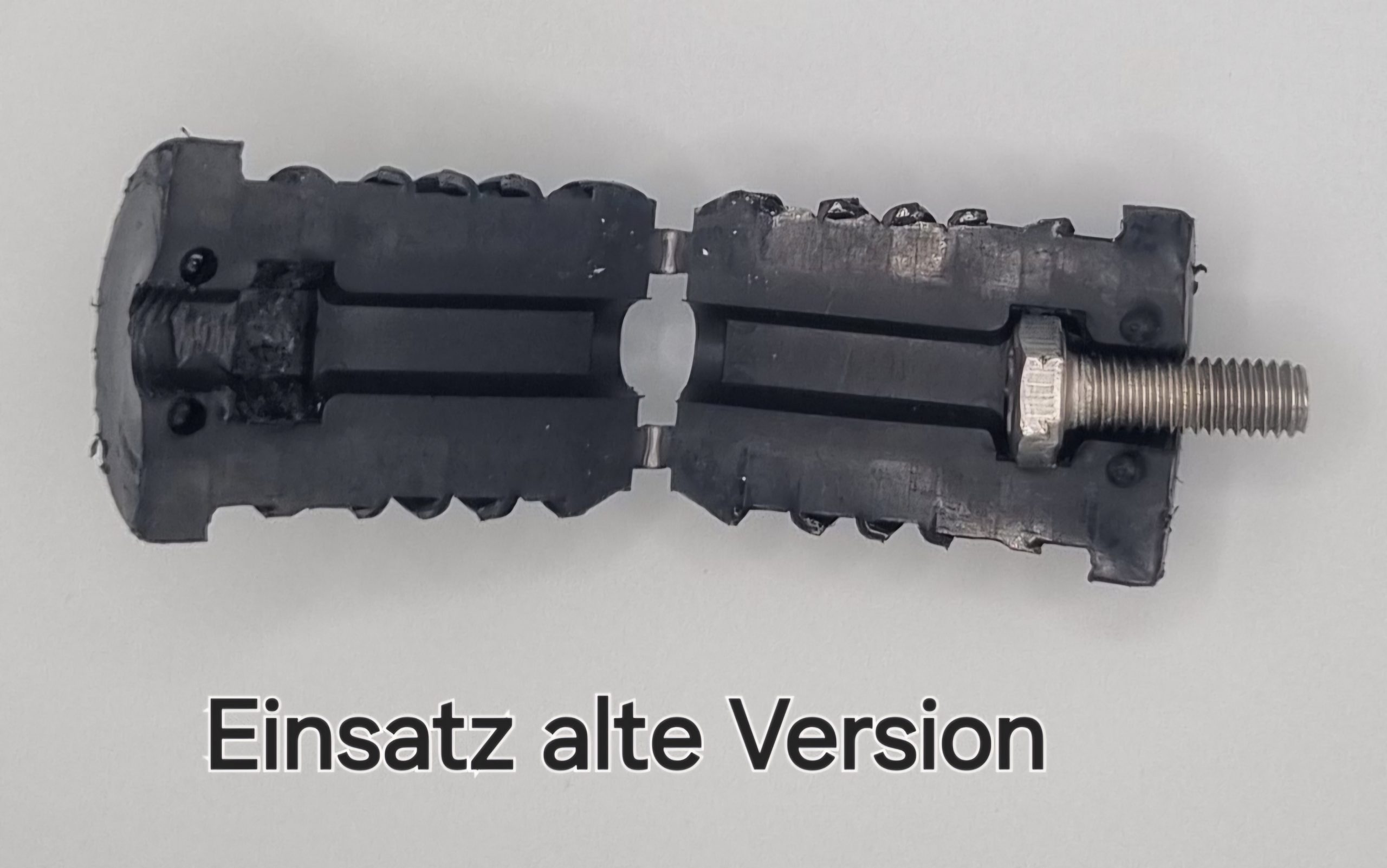

Bei dem alten Einsatz wurde eine Sechskantschraube in die 2teilige Aufnahme eingesetzt. Nach dem zuklappen wird diese Einheit in die Alustange eingeschoben. Nachteil bei diesem System ist, dass nach einiger Zeit im Gebrauch die Sechskantschraube im Einsatz keinen Griff mehr hat und sich mitdreht. Außerdem kann bei starkem Wind sich aus der Alustange lösen.

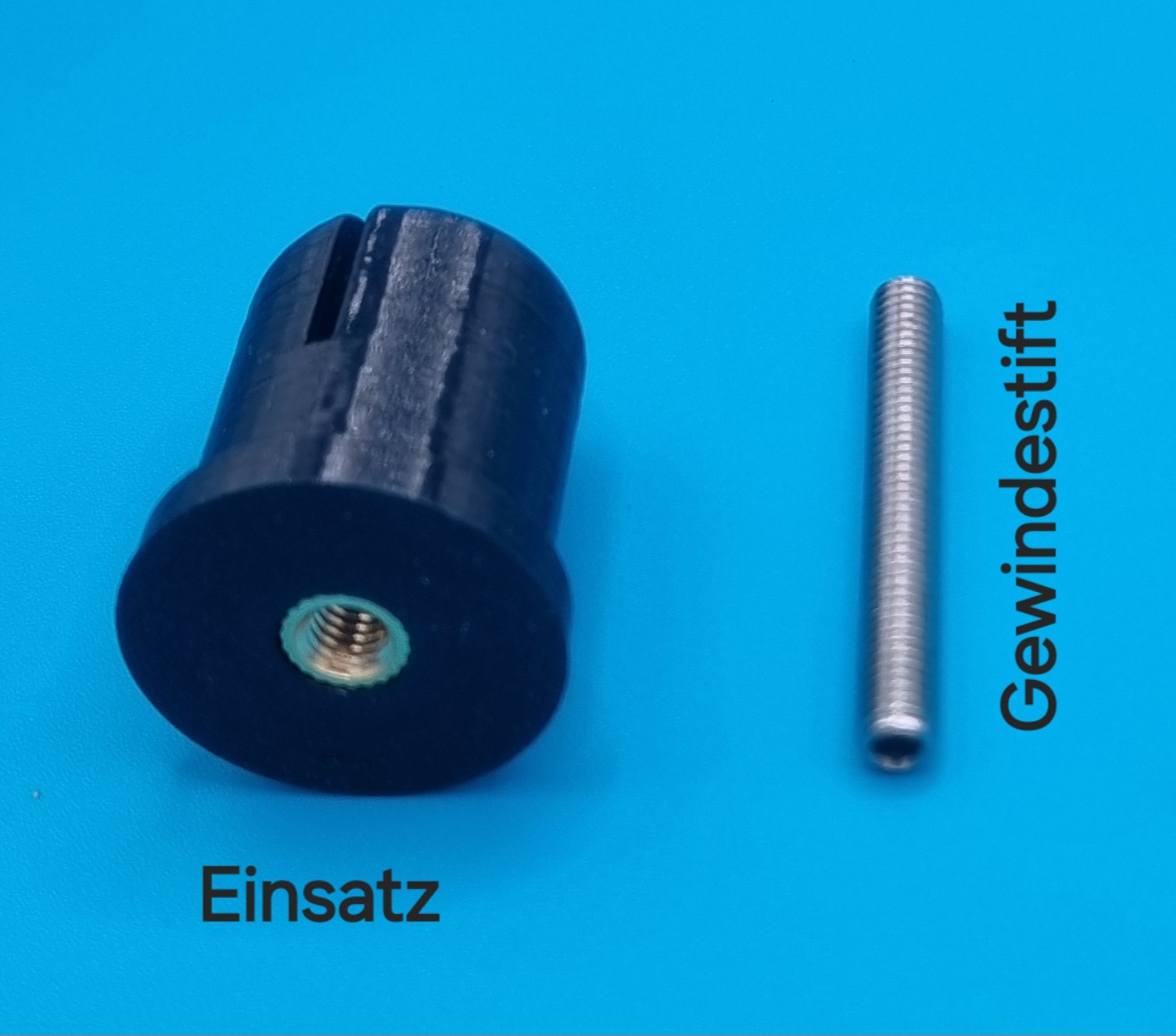

Daher wurde ein neuer Einsatz für das Fixiersystem konzipiert. Dieser ist einteilig. Der Einsatz wird ohne Gewindestift in die Alustange eingeschlagen. Erst danach wird der Gewindestift mittels Inbusschraubendreher in den eingeschmolzenen Gewindeeinsatz eingeschraubt. Beim Einschrauben verspreizt sich das Ende zusätzlich gegen die Rohrwand, so dass ein einfaches herausrutschen vermieden wird.

Montageanleitung für die 25 mm Einsätze der 3 m Variante

Montageanleitung-Stangeneinsatz-V4-d25

Montageanleitung für die 26 mm Einsätze der 2,5 m Variante

Montageanleitung-Stangeneinsatz-V4-d26

Ein weiterer Vorteil ist, dass der Gewindestift jederzeit ausgetauscht werden kann, sollte das Gewinde einmal beschädigt sein.

Vergleichende Versuche der alten zu den neuen Gewindeeinsätzen haben das folgende Ergebnis geliefert:

Weitergehende Informationen zu den Einsätzen für das WIGO Aufstell-/Dachstangen Fixiersystem – hier klicken

Diese Einsätze sind nur für die von WIGO gelieferten Dach- und Aufstellstangen geeignet!

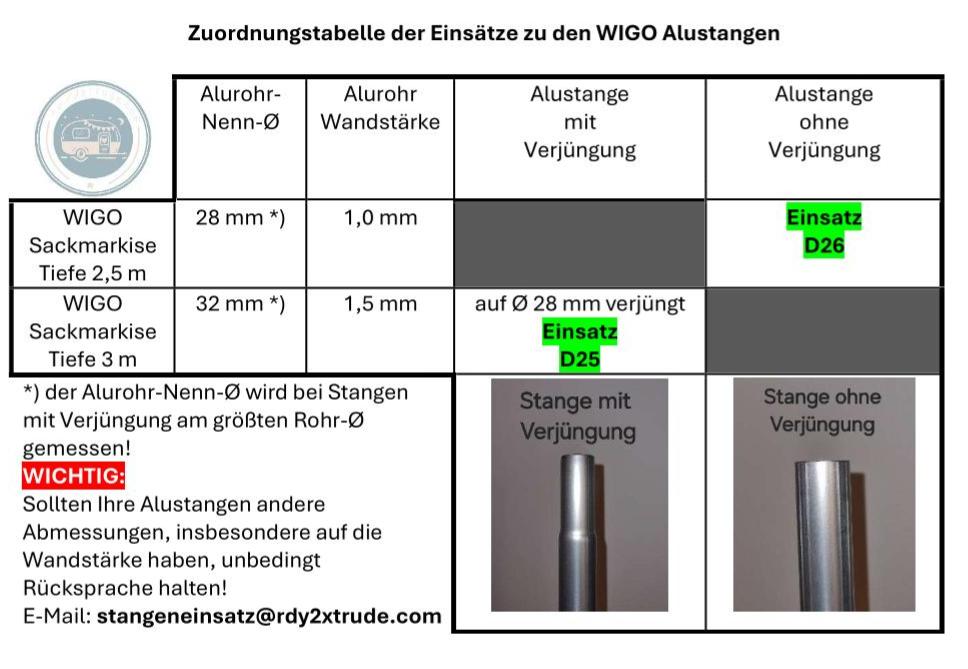

Bitte beachten sie, dass es 2 generelle Stangengrößen gibt.

Bei den WIGO Sackmarkisen mit einer Tiefe von 250 cm werden die 28 mm Alustangen und bei einer Tiefe von 300 cm werden die 32 mm Alustangen mitgeliefert.

Die Einsätze sind für die jeweiligen Dachstangen Außendurchmesser konzipiert.

Bitte beachten Sie, dass es sich bei den unten angegebenen Durchmessern um die Innendurchmesser der Alurohre handelt, in die diese Einsätze eingeschoben werden. Es sind nicht die Stangendurchmesser angegeben!!!

Bei der 2,5 m Tiefe benötigen Sie die 26 mm Einsätze und bei der 3 m Tiefe benötigen Sie die 25 mm Einsätze.

Sollte der benötige Durchmesser der Einsätze hier nicht angegeben sein, kontaktieren Sie uns bitte per E-Mail:

stangeneinsatz-wigo@rdy2xtrude.com

Bitte beachten:

Es ist eine zusätzliche Abspannung der Wigo Markise mit Abspannleiterelementen oder, falls die Markise ohne Seitenteile aufgebaut wird mit Abspannseilen, notwendig. Eine alleinige Befestigung der Markise nur mit den Einsätzen und ggf. der Spitzen in den Aufstellstangen ist nicht vorgesehen, auch nicht bei den Originaleinsätzen. Die Einsätze werden durch Eindrehen der Gewindestifte in den Alustangen fixiert. Diese Fixierung dient nur gegen ein Verdrehen der Gewindestifte beim Eindrehen in den Nutensteinen.

Bitte beachten Sie, dass keinerlei Haftung durch die Verwendung der Einsätze übernommen wird.

Die Einsätze werden ausschließlich in Farbe schwarz aus ABS+ gefertigt geliefert.

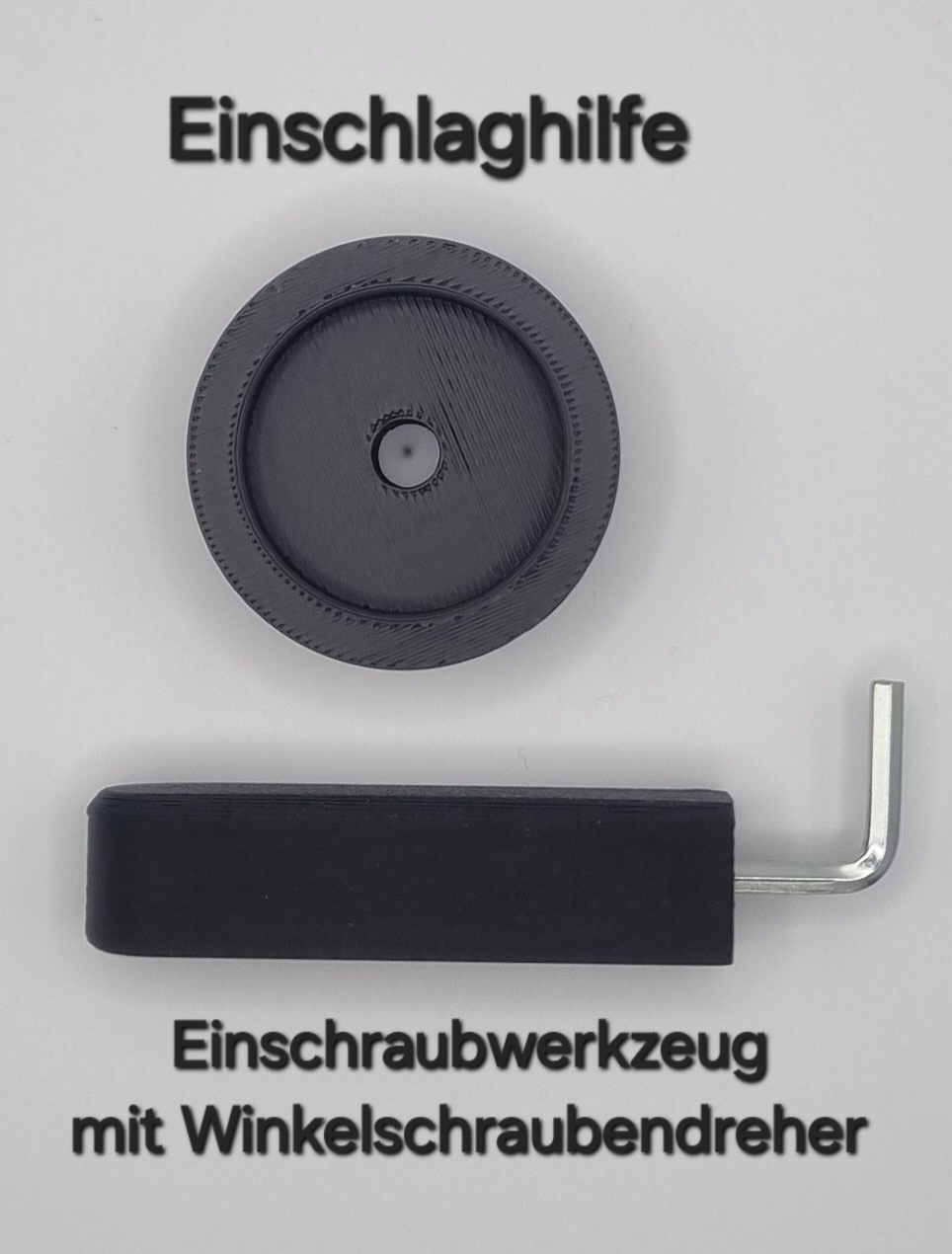

Je Set ist eine Einschlaghilfe und 1 Sechskant-Winkelschraubendreher enthalten.

Außerdem ist eine ausführliche Montageanleitung enthalten.

Lieferumfang je Set:

Anzahl der Einsätze inkl. zugehöriger Gewindestifte entsprechend gewähltem Set

1x Sechskant-Winkelschraubendreher

1x Einschlaghilfe

1x Montageanleitung

KEIN Original WIGO Produkt – designed and created by rdy2xtrude.com
